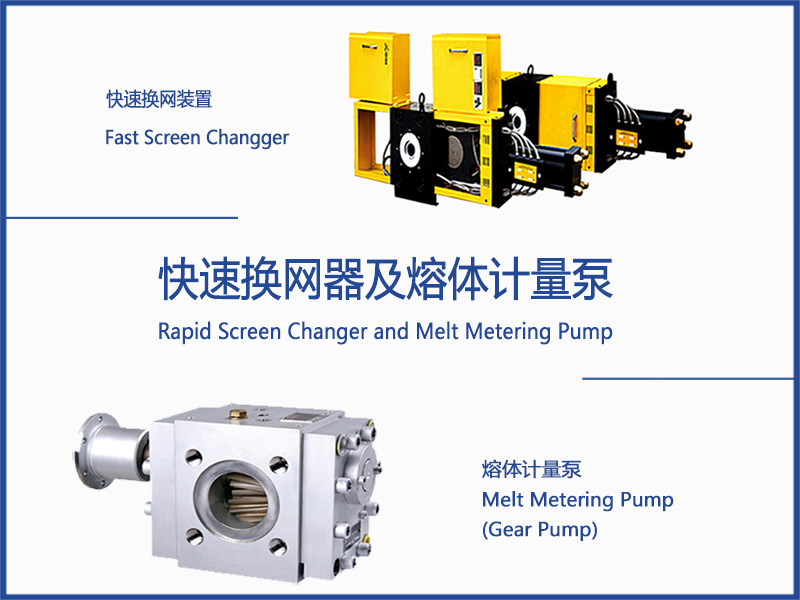

快速換網器及熔體計量泵
熔體計量泵及快速換網器
Gear Pump
一、熔體計量泵
1.熔體計量泵概述。
熔體計量泵是一種正位移輸送裝置，主要用于高溫高粘度聚合物熔體的輸送、增壓、計量。廣泛應用于塑料、樹脂、橡膠、化纖制品的擠出成型，如造粒、薄膜、管材、板材、片材、人造纖維、光導纖維、醫用塑料導管等行業。
2.熔體計量泵技術參數
| 參數名稱 | 參數范圍 | 說明 |
| 流量 | 0.5CC - 12000CC 不等 | 每轉的排量，與泵的型號有關，決定了輸送能力，可根據生產需求選擇合適流量的泵 |
| 輸送介質粘度 | 1 - 40000Pa·s | 適用的物料粘度范圍，不同的熔體計量泵在粘度適應性上可能有所差異，需根據實際物料粘度選型 |
| 工作溫度 | ≤350℃，部分可達 400℃ | 正常工作時允許的熔體溫度范圍，超過此溫度可能影響泵的性能和壽命 |
| 清洗溫度 | ≤450℃，部分可達 590℃ | 用于清洗泵體時的溫度上限，高溫清洗有助于去除殘留的高粘度物料 |
| 吸入壓力 | 0 - 30MPa | 泵入口處允許的壓力范圍，與進料系統的壓力有關 |
| 輸出壓力 | 0 - 40MPa | 泵出口處能提供的壓力，不同型號的泵輸出壓力有所不同，需滿足生產過程中的壓力要求 |
| 許用壓差 | ≤25MPa | 泵進出口之間允許的最大壓力差，超過此值可能導致泵的損壞或性能下降 |
| 密封形式 | 熔體動密封 + 填料密封、機械密封、帶冷卻熔體動密封等 | 根據不同的工況和介質要求選擇合適的密封方式，以防止熔體泄漏 |
| 驅動方式 | 電機 + 減速機 + 萬向聯軸器 + 泵體，電機可采用變頻調速、直流調速或伺服驅動 | 通過電機驅動并經減速機調速，以滿足不同的流量需求，伺服驅動可實現更精確的控制 |
| 加熱方式 | 電加熱棒加熱、熱媒加熱 | 用于控制熔體溫度，確保熔體在合適的溫度下輸送，以降低粘度，保證輸送效果 |
| 齒輪和泵體材質 | 鉻鎳合金鋼、高溫工具鋼、進口 CPM 工具鋼、鈦鉭合金等 | 根據工作環境和介質特性選擇材質，以保證泵的耐磨性、耐腐蝕性和耐高溫性能 |
3.熔體計量泵應用場景
化纖生產：在化纖行業，熔體計量泵用于精確控制聚合物熔體的流量，從而準確控制纖維的細度和均勻度。不同類型的化纖，如聚酯纖維、錦綸纖維等，對纖維的細度和質量穩定性要求極高，熔體計量泵能夠保證在高速紡絲過程中，熔體流量穩定，生產出高質量的化纖產品。
精密塑料制品生產：對于一些精密塑料制品，如電子元件外殼、光學鏡片等，需要精確控制塑料熔體的注入量，以保證產品的尺寸精度和性能。熔體計量泵能夠提供穩定、精確的熔體流量，確保塑料制品的質量一致性和穩定性，減少?gòu)U品率。
熱熔膠生產：在熱熔膠生產過程中，熔體計量泵用于精確計量和輸送高粘度的熱熔膠熔體。通過精確控制熔體流量，可以保證熱熔膠的配方準確，以及在涂布、復合等工藝中的用量精確，從而提高熱熔膠的粘接性能和產品質量。
4.熔體計量泵工作原理
通常采用外嚙合式齒輪設計，如斜齒輪或直齒輪。通過齒輪的齒峰和齒谷不斷嚙合，把流體連續不斷地送往熔噴模頭或其他下游設備。齒輪轉速相對穩定，利用齒峰和齒谷相互包容的體積變化來輸送熔體，實現較為穩定的流量輸出。
二、快速換網器
1.快速換網器概述
快速換網器是安裝在塑料擠出機料筒端部與模頭進料管之間的設備。主要作用是在塑料擠出過程中過濾雜質，并且能夠?qū)崿F(xiàn)快速更換濾網，以保證生產的連續性，減少因換網而導致的停機時間，提高生產效率。
2.技術參數表
| 參數名稱 | 參數范圍 | 說明 |
| 產量 | 30 - 2600kg/h 不等 | 與換網器的規格型號有關，決定了適用的生產規模，例如 HK - DP - 2R - 80 型號產量為 30 - 180kg/h，HK - DP - 2R - 250 型號產量為 1100 - 2600kg/h1。 |
| 工作溫度 | ≤350℃ | 正常工作時允許的熔體溫度范圍，超過此溫度可能影響換網器的性能和壽命4。 |
| 工作壓力 | ≤50MPa | 換網器能承受的最大壓力，壓力過高可能導致密封失效或設備損壞2。 |
| 壓差 | ≤20MPa | 濾網兩側允許的最大壓力差，超過此值可能需要及時換網，以避免影響生產效率和產品質量2。 |
| 適用熔體粘度 | 100 - 40000Pa·s | 適用的物料粘度范圍，不同的換網器在粘度適應性上可能有所差異，需根據實際物料粘度選型2。 |
| 濾網尺寸 | 直徑 Φ30 - Φ250mm 之間任選 | 決定了過濾面積和過濾效果，尺寸越大，過濾面積通常越大，可根據生產需求和擠出機規格選擇合適的濾網尺寸3。 |
| 加熱方式 | 電加熱 / 熱媒加熱 | 用于控制換網器的溫度，確保熔體在合適的溫度下流動，以降低粘度，保證過濾效果和換網的順暢性2。 |
| 換網時間 | ≤2 - 5 秒 | 完成一次換網操作所需的時間，快速換網能減少生產停機時間，提高生產效率10。 |
| 密封形式 | 壓力密封、剛性密封等 | 根據不同的工況和介質要求選擇合適的密封方式，以防止熔體泄漏24。 |
| 結構形式 | 單板、雙板、單柱、雙柱等 | 不同的結構形式適用于不同的擠出生產線和生產工藝，例如雙柱式雙工位換網器采用雙流道設計，雙網可同時使用，換網時一網工作一網更換，不中斷料流1。 |
3.快速換網器應用場景
廣泛應用于塑料、橡膠等行業的擠出生產中，如珍珠棉發泡機、各種塑料管材、板材、片材、薄膜的擠出生產線等，只要是需要對熔體進行過濾并希望減少換網停機時間的場合都可以使用。
4.快速換網器工作原理
根據不同的類型有不同的工作方式。例如互換式換網器有兩套相同的網組，通過旋轉或滑動等方式，用干凈網組替換臟網組；連續式換網器則是基于棘輪機械驅動的轉盤，轉動轉盤將用過的網組移出熔體流，再手動換上新網組。
